سیستم فاضلابی پوش فیت (push fit) چیست؟

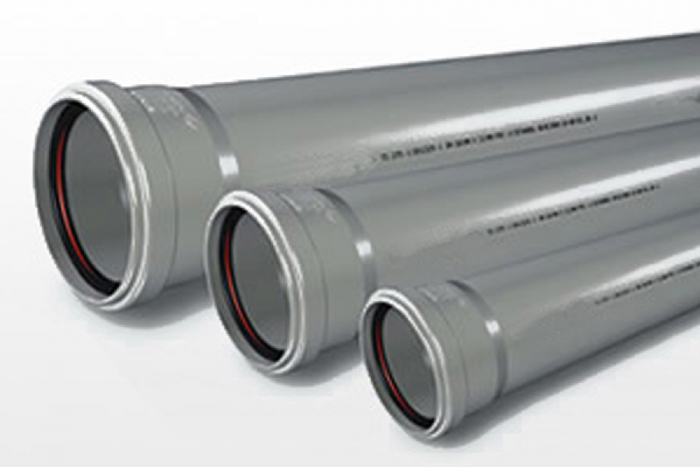

پوش فیت Push fit سیستم لوله کشی فاضلاب ساختمانی است که هریک از اتصالات و لوله ها در یک سو دارای سوکتی می باشد. که در آن یک حلقه آب بندی جای دارد و می توان انتهای بدون سوکت آن را به راحتی و با اندکی فشار به درون سکوت لوله و یا اتصال بعدی وارد نمود. با توجه به ماهیت وصل شدن قطعات به یکدیگر این سیستم پوش فیت(Push Fit)  نامیده شده.  است



ساختار فیزیکی این سیستم تشکیل شده از اتصالات با کیفیت و لوله است به طوریکه در یک سر لوله و اتصال مخروطی شده است که در داخل مخروط یک شیار عمقی برای نصب اورینگ که عمل آب بندی لوله و اتصال را انجام می دهد ایجاد گردیده است. اورینگ لوله و اتصالات از نوعی مواد خاص عمدتا تهیه گردیده که به محض جا زدن موجب چسبندگی و آب بندی لوله و اتصال می گردد.

pushfit
سیستم جدید فاضلاب ساختمانی است که فاقد محدودیت های اجرائی و کاربردی سیستم های قبلی بوده و در عین حال دارای امتیازات جدیدی است که برای اولین بار یک شرکت انگلیسی موفق گردید چنین سیستمی را طراحی و تولید نماید.

سیستم پوش فیت را این روزها دست اندرکاران و خبرگان امور ساختمانی در سراسر کشور تائید میکنند و در پروژه‌های ساختمانی بکار میبرند .دلیل این مقبولیت و پذیرش عمومی ویژگیهایست که این محصول (پوش فیت) را منحصر بفرد ساخته است.

ویژگیهای سیستم پوش فیت  Push fit


 عمر مفید طولانی به دلیل مقاوم بودن لوله، اتصالات و حلقه های آب بندی در برابر ضربه، تنش های مکانیکی و حرارتی و مواد شیمیایی
 سرعت و سهولت بسیار زیاد در امر نصب و اجرا و در نتیجه صرفه جویی در وقت و هزینه های نگه داری و تعمیرات می شود.
 عدم تحمیل بارهای اضافی به ساختمان به دلیل کمی وزن و نبود نیاز به تقویت بخش های پذیرنده بار در ساختمان، ایمنی در شرایط آتش سوزی به دلیل دارا بودن ویژگی Flame Rerardant منطبق با استاندارد DIN 4102-B1
  عدم نیاز به چسب، جوش دادن و نظائر آن و کاسته شدن از هزینه های اجرایی

 آب بندی پایدار و قابل اعتماد حتی در شرایط نشست ساختمان و لرزش های غیر مخرب به دلیل خصوصیات فیزیکی اجزای متشکله سیستم
 قابلیت انطباق و متصل نمودن اجزاء سیستم به لوله و اتصاات سایر سیستم های قدیمی اعم از پلیمری و آلیاژی

 امکان اجرای سریع و ساده سیستم و نت به صورت کامل و افزودن هرچه بیشتر به عمر مفید سیستم
 بهره گیری از پیشرفته ترین تکنولوژی روز جهان
 طراحی و ساخت ابزار و تجهیزات مناسب برای آسان و مطمئن نمودن فرایند نصب و اجرا
 افزون برموارد فوق، تنوع ابعادی از نظر قطر لوله و اتصالات (40 تا 160 میلی متری) زوایا (15، 30، 45،67 و 87 درجه) و طول لوله ها (300 تا 3000 میلیمتر) و وجود یک یا دو سوکت در لوله ها در عمل، امور مربوط به طراحی و همچنین اجرا را بسیار ساده و انعطاف پذیر می سازد





تفاوت لوله پوش فیت با لوله پولیکا چیست؟


لوله پوش فیت از لحاظ جنس و مقاومت و حتی ضخامت بسیار بهتر از پولیکا می باشد. برعکس پولیکا، نیازی به چسب برای اتصالات ندارد و فقط بصورت فیتینگی بهم وصل می شوند. فقط اجرای پوش فیت نیاز به بست دارد تا از جداشدن اتصالات جلوگیری کند. لوله های پوش فیت دارای دریچه های بازدید نیز می باشد تا در صورت گرفتگی، جلوگیری از تخریب زیاد بکند.







مزایای سیستم پوش فیت :


.1
آب بندی کامل و دائمی :
نصب سیستم ساخته شده از پلی اتیلن مستلزم جوش دادن قطعات به یکدیگر است. فرآیند جوش کاری پلیمر ها اصولا نیاز به دقت بسیار زیاد دارد و محل های وصل نیز باید کاملا عاری از گرد و غبار و چربی بوده و المنت حرارتی دستگاه جوش نیز می باید کالیبره باشد. عدم کالیبره بودن می تواند جوش کاری را مختل ساخته و ضریب اطمینان کار را تا حد خطرناکی کاهش دهد

در مقایسه، سیستم پوش فیت نیازی به جوش کاری ندارد لوله ها و اتصالات از طریق حلقه های آب بندی مخصوص که در برابر ترکیبات شیمیایی مختلف بسیار پایدار می باشند به یکدیگر وصل شده و به طور کامل آب بند می شوند و لرزش ها تکان های متعارف و یا نشست ساختمان هرگز آب بندی سیستم را مختل نخواهد کرد

.2
سرعت و سهولت باور نکردنی در نصب و اجرا :
وجود سوکت در تمامی اجزای سیستم پوش فیت نیاز به جوشکاری، چسب و سایر عملیات مشابه را برطرف می سازد  از طرفی تنوع بسیار زیاد ابعاد و زوایا در اتصالات و هم چنین در اختیار بودن لوله هایی با یک یا دو سوکت در طول های مختلف انجام کار را با سرعت و سهولت باورنکردنی میسر می سازد که طبعا موجب صرفه جویی بسیار زیاد در وقت و خزینه است.

.3
عدم نیاز به چسب، جوش دادن، و نظایر آن و کاسته شدن زمان و هزینه های اجرایی

.4
ایمن در شرایط آتش سوزی

5.عدم وجود نقيـصه هاي ناشـي لرزش ( زلزله ) يا نشست بدلیل عدم وجود چسب در محل نصب اتصالات سیستم

6. مقاومت بسیار زیاد در برابر آتش سوزی ، ضربه و انواع و مواد :
مواد اولیه مورد استفاده در ساخت اجزای متشکله سیستم پوش فیت گرید خاصی از پلی پروپیلن می باشد که در مقایسه با پلی اتیلن دارای وزن مولکولی بالاتری بوده و در برابر آب داغ و آتش سوزی مقاوم است و سبکتر بوده و ضربه پذیری به مراتب بالاتری هم دارد . پیدایش ترک های ناشی از تنش های دراز مدت  (stress cracking) هرگز در قطعات ساخته شده از این ماده اولیه مشاهده نشده و با توجه به ویژگیهای شیمیایی، حرارتی و مکانیکی لوله و اتصالات سیستم های پوش فیت دارای دوام دائمی می باشند

7.دارای صاف ترین سطوح داخلی، فاقد هر گونه مانع در برابر جریان :
دارا بودن سطوح داخلی کاملا صیقلی و نبود هیچگونه زائده اضافی در مسیر جریان که منجر به برطرف شدن امکان گرفتگی و انسداد مجاری و کاسته شدن از هزینه های نگهداری و تعمیرات.

8. عدم تحمیل بارهای اضافی به ساختمان به دلیل کمی وزن و نبود نیاز به تقویت بخشهای پذیرفته بار در ساختمان

9. قابلیت انطباق و متصل نمودن اجرا سیستم و اتصالات سایر سیستم های قدیمی اعم از پلیمری و آلیاژی :
سیستم push fit با برخوردار بودن از مزایای منحصر به فرد دارای ضمانت دائمی بوده و تحولی اساسی را در مراحل طراحی و اجرای شبکه فاضلاب داخلی ساختمان ها پدید خواهد آورد

چند توصیه مهم برای اجرای سیستم فاضلاب پوش فیت:
.1
پاکیزگی را به عنوان یک اصل همیشه مد نظر داشته باشید. حلقه های آب بندی یا همان اورینگ ها  و نیز داخل سوکت ها را به طور اصولی پاک و تمیز کنید و حلقه های آب بندی را مجددا در شیار سوکت قرار دهید به نحوی که لبه آن به سمت پایین باشد.
.2

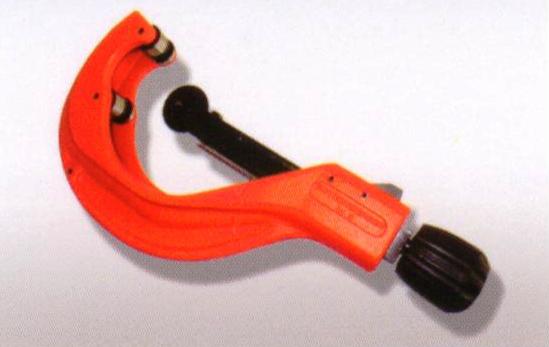

در صورت نیاز به کوتاه کردن و بریدن لوله منحصرا از لوله بر استفاده کنید.

.3 برای پخ زدن لوله های بریده شده فقط از ابزار مخصوص (لوله پخ کن پلیران) استفاده کنید.

.4 اجزا سیستم باید به صورت اصولی و با استفاده از بست های ثابت و غیر ثابت ، کورپی و ساپورت با در نظر گرفتن فواصل مورد توصیه مهار شوند.
.5
برای جابجایی محور ها می توانید از تبدیل ها کمک بگیرید.
.6
الگوها تا حد امکان باید به سقف نزدیک باشند.
.7
اجزا سیفون ها کاملا در یک محور قرار گیرند زیرا هر گونه پیچیدگی موجب از بین رفتن کارایی آنها خواهد شد.
.8
پس از نصب اجزا سیستم برای جلوگیری از ورود اشیا و اجسام به درون سیستم حتما از درپوش استفاده شود.
.9
رعایت شیب متناسب با توصیه های فنی دارای اهمیت بسیار زیادی است.
.10
از جوش کاری نزدیک لوله ها که موجب خسارت به آنها است جلوگیری شود و یا با رعایت احتیاط کامل و قرار دادن حائل مانند صفحه یا پارچه خیس انجام گیرد.
.11
لوله کشی ها در کوتاه ترین مسیر و با حداقل پیچ و خم انجام شود.
.12
خطوط از مسیر امن عبور داده شود و تغییرات احتمالی در آینده مد نظر باشد.
.13
سیستم حتما به لوله های هواکش (ونت) مجهز شوند.
.14
با توجه به زاویه 87 درجه در سه راه های فاضلابی پوش فیت بر روی لوله قائم هواکش نصب به صورت معکوس صورت گیرد.
.15
دریچه های بازدید به تعداد لازم و در جاهای مورد نیاز نصب گردد.
.16
پس از پایان کار برای کسب اطمینان سیستم تست آب بند شود. تست با آب یا هوا
.





حلقه هاي آب بندي





در صورت استفاده از لیپرینگ غیر استاندارد با وارد شدن لوله به داخل این اتصالات اورینگ از محل خود خارج شده و همراه لوله به داخل اتصال وارد می شود و مشکلات بعدی را به همراه خواهد داشت.





معایب استفاده از سیستم پوش فیت :





تغيير مسير ( هر گونه چرخش ) دراتصالات در اثر عدم انتخاب صحیح اورينگ یا لقی در اتصالات پوش فیت(ریشه مو)



توجه:





اما برزگترین و بارزترین عیب سیستم پوش فیت ( در صورت عدم نصب صحیح و عدم انتخاب لیپرینگ مناسب) امکان نشتی بعد از نصب می باشد.
