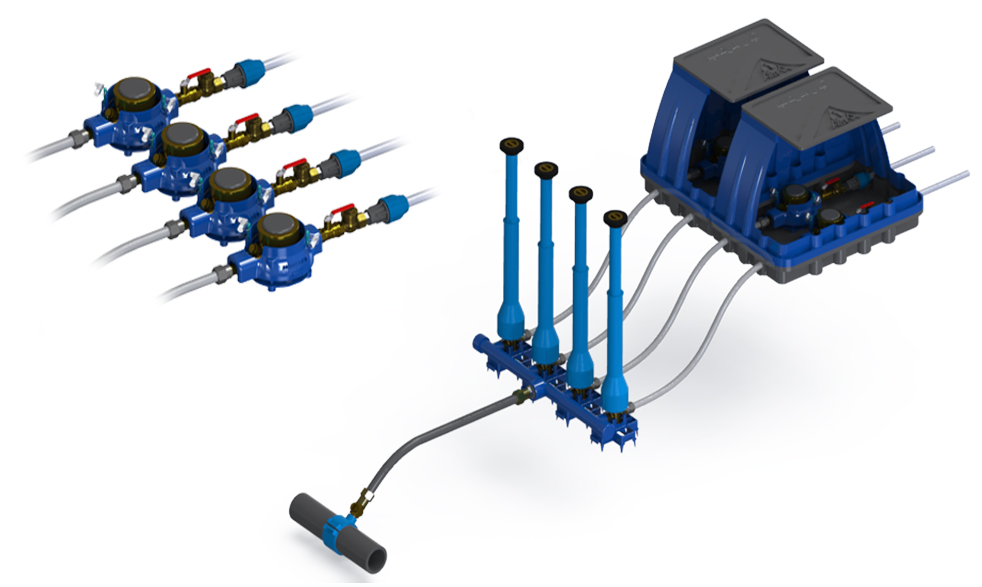

مشخصات فنی کیت انشعاب آب پنج لایه (Pex Al Pex)



مشخصات فنـی کیت انشعـاب آب پنـج لایـه (Pex Al Pex)


لوله پنج لایه (Pex Al Pex) :


شماره استاندارد ملی لوله های پنج لایه 12753 بوده که در 5 قسمت می باشد .

قسمت دوم مربوط به لوله است که دانلود این استاندارد در قسمت استاندارد های مربوطه آورده شده است .

اما در سطح دنیا استانداردهای معتبری همچون DVGW آلمان, Uni ایتالیا, گوست روسیه و . . . موجود می باشد.

دسته بندی استاندارد ASTM جهت تولید بر اساس نوع جوش و همچنین نوع ماده اولیه مصرفی در لوله می باشد.

که به شرح ذیل است :

ASTM F-1335 نوع جوش لوله تیگ یا لیزر است.

ASTM F-1281 نوع جوش آلتروسونیک با مواد پلی اتیلن مشبک یا همان پکس PE-X

ASTM F-1282  نوع جوش آلتروسونیک با مواد پلی اتیلن عادی یا پلی اتیلن مقاوم در برابر حرارت معروف به PERT



شیر قطع و وصل اتصالدار برنجی :


1-     بدنه از جنس آلیاژ برنج مطابق MS58

2-     دارای مکانیزم  Ball Valve جهت روانی در باز و بسته شدن شیر و عدم قفل شدن آن در برابر املاح موجود در آّب

3-     استفاده از واشرهاي لاستيكي دردوطرف ساچمه جهت آب بندي

4-     يكپارچه بودن شيربه همراه اتصالات آن جهت کاهش نشتی و اطمينان بيشتر از آب بندي

5-     کاهش هزينة كيت انشعاب آب  برای شرکتهای آبفا ومشترکین

6-      کاهش هزينه نصب

7-     کاهش زمان نصب انشعاب

8-     داراي تحمل  فشار هيدرو استاتيک(PN=16) بر اساس استاندارد  ISIRI 3664

9-     دارای گزارش تست مطابق استاندارد DIN 17660

10-   مناسب جهت مصارف بهداشتي و آب آشاميدني


شیر شبکه اتصالدار برنجی :


1-     بدنه از جنس آلیاژ برنج مطابق MS58

2-     دارای مکانیزم  Ball Valve جهت روانی در باز و بسته شدن شیر و عدم قفل شدن آن در برابر املاح موجود در آّب

3-     استفاده از واشرهاي لاستيكي در دو طرف ساچمه جهت آب بندي

4-     در شیر انشعاب اتصال دار  بدنه اتصال با شیر ادغام گشته که منجر به حذف یکسر آب بندی شده است

5-     يكپارچه بودن شيربه همراه اتصالات آن جهت کاهش نشتی و اطمينان بيشتر از آب بندي

6-      کاهش هزينة كيت انشعاب آب  برای شرکتهای آبفا ومشترکین

7-     کاهش هزينه نصب

8-    کاهش زمان نصب انشعاب

9-    داراي تحمل  فشار هيدرو استاتيک (PN=16) بر اساس استاندارد  ISIRI 3664

10-  دارای گزارش تست مطابق استاندارد DIN 17660

11-   مناسب جهت مصارف بهداشتي وآب آشاميدني


شیر قطع و وصل و انشعاب اتصالدار پلیمری :


1-     جنس بدنه از مواد پلی پروپیلن کوپلیمر

2-     دارای مکانیزم  Ball Valve جهت روانی در باز و بسته شدن شیر و عدم قفل شدن آن در برابر املاح موجود در آّب

3-       استفاده از واشرهاي لاستيكي دردوطرف ساچمه جهت آب بندي

4-     استفاده از اورينگهاي آب بندي بر روي محور جهت افزايش ضريب جلوگيري ازنشتي ازمحل محور

5-     استفاده از مكانيزم توپي برنجي به دوصورت جدا از هم و محور و ساچمه يكپارچه

6-     مكانيزم قابل ارائه به دو صورت برنجي و پليمري( توپي و محور)

7-     استفاده از ساچمه يكپارچه، جهت منتفی شدن امكان رد كردن محور شير به دليل يخ زدن آب درون شير و فشار ناشي از باز كردن شیر

8-     ساخت يكپارچة بدنه شير به همراه اتصالات آن جهت آب بندي مطمئن

9-     سرعت نصب، كاهش نشتي ها و اتفاقات

10-   کاهش هزينة كيت انشعاب آب  برای شرکتهای آبفا و مشترکین



كمربند پلي پروپيلن نافه برنجي :


1-     تهيه شده از مواد پلي پروپيلن (از مواد دسته دوم استفاده نشود)

2-     دارای  تحمل فشار هيدرواستاتيك مطابق استاندارد ISIRI 8996  به مدت یک ساعت در فشار 20 بار

3-    جنس  نافه کمربند از جنس برنج نشکن آبکاری شده (جهت جلوگیری از خوردگی و شکستگی)

4-     داراي پيچ و مهره گالوانيزه ضد زنگ

5-     داراي گواهینامه تاييديه بهداشتي جهت مصارف آب آشاميدني مطابق استاندارد BS 6920-2.6

6-    رزوه  نافه کمربند مطابق استاندارد ISO228-1

7-    جنس اورینگ آب بندی کمربند مطابق استاندارد BS EN 681


حوضچه کنتور پلیمری با ابعاد 40x60x30 با درب چدنی جهت انشعاب 1/2 :


1-     توليد شده با  مواد پلی پروپیلن تقویت شده و بدنه به صورت یکپارچه

2-    درب از جنس چدن خاکستری GG25

3-    دارای گواهینامه تحمل فشار مطابق استاندارد (A15) INSO 14976   یا  استاندارد (C1) BS5834 – 4

4-    ارتفاع حوضچه 40 سانتیمتر



لوله محفظه پلی پروپیلن 70 سانتیمتری کلاهک چدنی:


1-     استفاده از مواد پلی پرو پیلن با قابلیت انعطاف لازم

2-    دارای قابلیت تنظیم ارتفاع 50 الی 70 سانتیمتر

3-    دارای کلاهک چدنی GG25

4-    ارائه تاییدیه شرکتهای بازرسی مورد تایید شرکت مهندسی آب وفاضلاب کشور



اتصالات پلی اتیلن (اتصال مادگی و زانو ماده):


1-     تهیه شده از مواد پلی پروپیلن (از مواد دسته دوم استفاده نشود)

2-    جنس اورینگ آب بندی مطابق استاندارد BS EN 681

3-   تحمل فشار هیدرو استاتیک مطابق استاندارد INSO14474  و تایید شده توسط شرکتهای بازرسی



نوار تفلون:


1-     استفاده از مواد مرغوب

2-    متراژ نوار تفلون به طول 10 متر



پایه کنتور قفل دار(پلمپ دار):


1-     استفاده از مواد پلی پروپیلن

2-    دارای قفل جهت پلمپ مهره ماسوره (پایه کنتور و پلمپ همزمان)

3-    دارای کیفیت ظاهری مناسب

4-    دارای عایق جهت جلوگیری از یخ زدگی کنتور

5-    قابلیت پلمپ با پلمپ سیمی جهت اطمینان بیشتر

6-     دارای قاب جهت محافظت و خوردگی بدنه کنتور



پایه شیر پلیمری:


1-     استفاده از مواد پلی پروپیلن

2-    دارای شکل مناسب جهت ایجــاد حداکثر درگیر شدن با خاک(8 جایگاه درگیر شونده با خاک ) و جلوگیری از چرخش و نشت اتصالات
